MATERIAL



1. HOUSING MATERIAL : GLASS FILLED PLYESTER UL94V-0PBT、NYLON
2. HOUSING COLOR : BLACK OR OTHERS
3. ConTACT MATERIAL : PHOSPHOR BRONZEφ0.46mm&t=0.35mm
4. PLATING: ConTACT AREA-SELECTING GOLD  TAILS-150u" TIN-LEAD MIN OVER 50u" NICKEL

5.SHIELD:0.23 THICKNESS BRASS WITH NICKEL PLATED

6. LED: OPTION

东莞市天睦电子科技有限公司 普通会员 企业类型： 企业单位 (制造商) 经营模式： 制造商 荣誉认证： 保  证  金： 已缴纳 0.00 元 注册年份： 2009 主     营： RJ45网线插口,POE网络插座,RJ45滤波器,以太网变压器,电话线,网线 地     址： 广东省东莞市东莞市长安镇厦岗村福海路63号 产品分类 暂无分类 站内搜索 供应产品采购清单新闻中心公司相册  友情链接 暂无链接

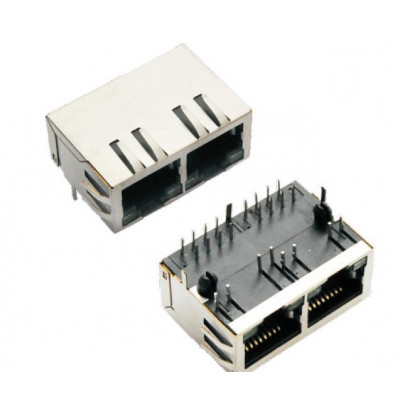

首页 > 供应产品 > RJ45带滤波器 网络插座 RJ45带滤波器 网络插座 点击图片查看原图 产品： 浏览次数：777RJ45带滤波器 网络插座  单价： 面议 最小起订量： 2000 个 供货总量： 50000 个 发货期限： 自买家付款之日起 天内发货 有效期至： 长期有效 最后更新： 2022-09-07 11:04   详细信息





   SPECIFICATIONS



ELECTRICAL
1. INDUCTANCE AT 100mVDC BIAS: 350μ H MAX.
2. C W/W(pF MAX):28 pF
3. LEAKAGE INDUCTANCE AT 100KHz DC 100mV:0.3μ H MAX.
4. INSULATION LOSS: 1.0dB MAX @1-80 MHz 1.2dB MAX @ 100 MHz

5. RETURN LOSS: 14dB MIN @ 1-60 MHz 10dB MIN @ 60-100 MHz

6. CROSS TALK: 35 dB MIN @ 1-80 Mhz
MECHANICAL
1. MATING FORCE: 2.27 Kgf MAX
2. DURABILITY: 750 CYCLES MIN

3. PCB RETENTION PRE-SOLDER:1LB MIN

ENVIRONMENTAL
1. STORAGE :-40℃~85℃
MATES WITH MODULAR PLUG ConFORMING TO FCC PART 68,SUBPART F.



FEATUER

1. RJ45 10/100 base-TX TRANSFORMER JACK WITH TRANSFORMER/IMPEDANCE RESISTOR/HIGH VOLTAGE CAPACITOR

2. SIZE SAME AS RJ45 MODULAR JACK TO SAVE PCB BOARD SPACE

3. REDUCE EMI RADIATION,IMPROVE EMI PERFORMANCE

4. DESIGNED FOR NETWORK INTERFACE CARD APPLICATION

5. DESIGNED TO MEET IEEE 802.3u REQUIREMENT

6. DESIGHED FOR 100 base TRANSMISSION OVER UTP-5 CABLE

7. OPERATION TEMPERATURE RANGE:0℃~70℃
